產品概述：

   ZMD型自吸磁力泵采用電機直聯式結構，由中間支架支撐，結構緊湊，拆卸維護方便，采用高性能磁性材料“釹鐵硼”制造內外磁體，隔離套采用進口非金屬材料，徹底消除了一般磁力泵具有的磁渦流損耗，可輸送高濃度，密度大于1.84(t/m³)的強腐蝕介質；主要部件采用鋼襯F46，泵體強度高，能耐所有強酸，強堿的腐蝕； 產品充分結合了磁力泵與自吸泵的優點，是在CQB磁力泵的基礎上延伸開發出來的產品，突出的特點是既具有自吸泵的自吸功能又有磁力泵的無泄漏、運轉寧?kù)o的優點，是液下泵好的替代產品。適合于輸送易燃、易爆、有毒、有揮發性及貴重介質。現已批量投放市場，在很多項目上替代了進口磁力泵。

型號意義：

   例：50 ZMD - 32 F

               F-流部件材質為氟塑料

               32-揚程

               ZMD-自吸式磁力驅動泵

             50-泵進口直徑

產品特點：

   ZMD系列自吸式磁力泵，集合了磁力泵的所有優良特性，且優勢即可以自吸，一般自吸高度可達2~4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。    ZMD系列磁力驅動泵采用新型材料制成的隔離套具有高強度的力學性能，徹底消除了一般磁力泵具有的磁渦流現象。ZMD系列磁力驅動泵采用獨特的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。    泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。ZMD型氟塑料自吸磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。

產品用途：

   自吸式磁力泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業，是目前磁力泵品種中高效節能、安全實用的好產品。使用溫度：-20℃-100℃。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝調試：

   一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

   二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

   三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

   四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

   五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

   六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

   一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

   二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

   三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

   四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

   五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

   六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

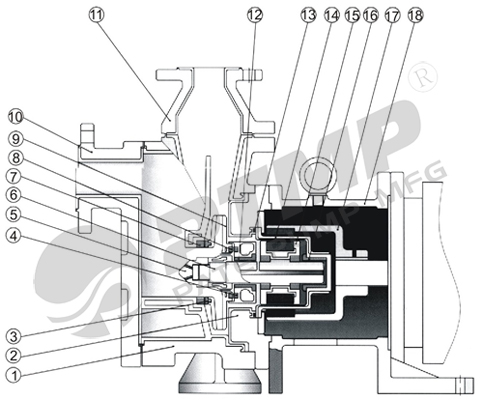

結構圖：

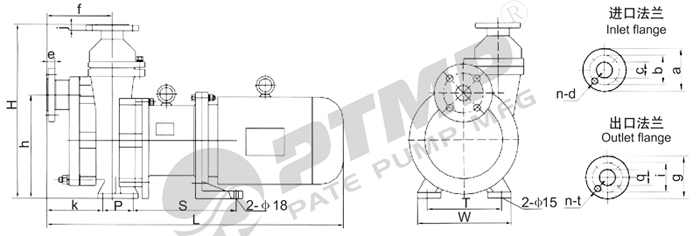

安裝尺寸圖：

安裝尺寸表：

備注：安裝尺寸表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

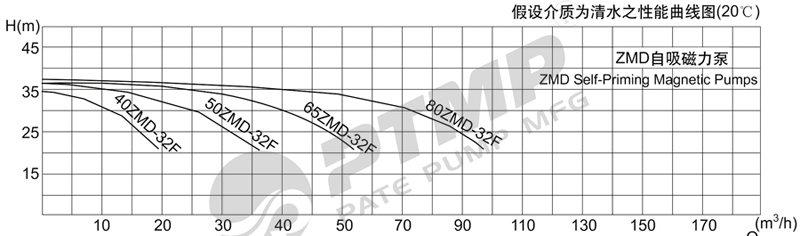

性能曲線圖：
