產品概述：

   QJ型不銹鋼深井泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機、輸水管、電纜和啟動保護裝置等組成。它適用于從深井提取地下水，也可用于河流、水庫、水渠等提水工程，

產品特點：

   1,電機、水泵一體，潛入水中運行，安全可靠。

   2,對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。

   3,安裝、使用、維護方便簡單，占地面積小、不需建造泵房。

   4,結構簡單、節省原材料。 潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

 使用條件

   1、電源為50Hz，380V三相交流電。

   2、水泵*級葉輪應潛入動水位1米以下，電機底部距井底部不小于3米，但潛入水中深度不大于70米。

   3、水中固體物含量（按質量計）不大于0.01%，水中酸堿度PH值在6.5~8.5，氯離子含量不大于400mg/I。

   4、水溫不高于20℃。

   5、井應正直（以能安裝到位并能順利提升為準，若偏斜較厲害，井徑應略大或選用小一級井徑的電泵）

   6、井必須有足夠的涌水量 （即大于額定流量）。

型號意義：

   例：100 QJ 3.2 - 27/6

                 6-水泵級數

                 27-額定揚程(m)

                 3.2-額定流量(m³/h)

                 QJ-井用潛水泵

                 100-機座號(mm)

產品用途：

   適用于從深井提取地下水，也可用于河流、水庫、水渠等提水工程，主要用于城市、工廠、鐵路、礦山、工地供排水使用。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

檢查規格標準：

   深井泵執行國家標準：GB/T2816-2002，深井泵三相潛水異步電動機執行標準：GB/T2818-2002

檢查的內容：

   1、檢查電路系統的安裝是否良好。

   2、檢查監控儀表。

   3、浮筒式深井潛水泵檢查所有螺栓有否松動現象。

   4、轉動聯軸器，檢查泵的安裝是否良好。

   5、浮筒式深井潛水泵啟動電機運轉一瞬間，檢查電機轉向與泵的轉向牌所指方向是否一致，否則應調整電機轉向。

   6、將機組安裝到井中，下井時，電纜在每節揚水管上用耐腐蝕的繩子捆扎系牢，但是不能綁得太緊，以防損傷電纜。

   7、測機組對地絕緣電阻不小于5兆歐。

注意事項：

   深井潛水泵葉輪加裝高耐磨填充材料減磨墊片，增強了泵的抗磨性能，比普通潛水泵的抗砂能力有較大提高。同時泵葉輪可采用球鐵、鎳合金鑄鐵、銅合金等材料，泵出口連接方式有油管扣和法蘭連接兩種，供不同用戶選用。但是無論什么樣的深井泵都要仔細檢查才能安全使用。

   1、關閉浮筒式深井潛水泵出口閘閥，啟動電機。

   2、待電機轉速正常后，再開啟出口閘閥，使泵進入正常運行。

   3、浮筒式深井潛水泵運轉4小時后，應停機速測熱態絕緣電阻不小于0.5兆歐。

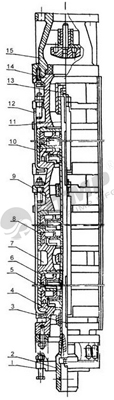

結構圖：

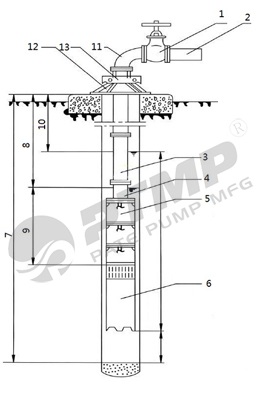

安裝尺寸圖：

安裝尺寸表：
